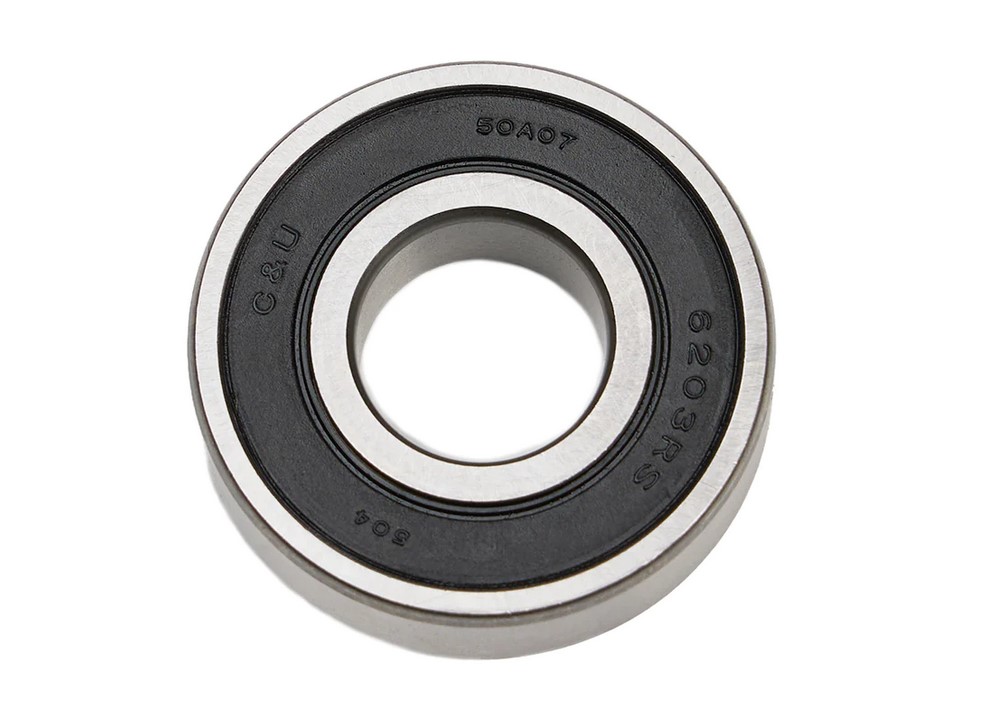

Подшипник 6203 – назначение, описание, характеристики и применение
Повышенным спросом в разных отраслях промышленного производства пользуются шарикоподшипники небольших размеров. Компактные подшипники находят применение как в бытовой технике, так и в узлах и агрегатах современных машин и механизмов.
Одним из наиболее востребованных видов тел качения стал однорядный шариковый подшипник 6203, изготавливаемый в нескольких модификациях и классах точности. Широкий модельный ряд дает возможность пользователям быстро подобрать требуемый типоразмер для оперативного и качественного ремонта.
Основные размеры и характеристики подшипника
- 6203 – это радиальный шариковый подшипник с одним рядом тел качения.
- Важнейшая отличительная особенность детали – наличие углубленных дорожек качения, что позволяет легче справляться не только с радиальными, но и осевыми разнонаправленными нагрузками.

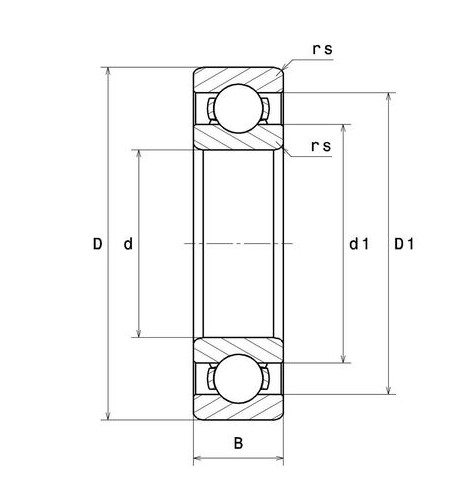

- Такой подшипник имеет типовой размер 17х40х12.
- Смазка вводится внутрь корпуса изделия закрытого типа еще на стадии сборки, поэтому дополнительное обслуживание в процессе эксплуатации узла не требуется: деталь, обеспеченная надежной защитой с торцов, служит до полного износа
Важные технические и эксплуатационные параметры модели:
| Наименование | Значение |
| Тип изделия | Шарикоподшипник |
| Число рядов тел качения | 1 |
| Вид | радиальный |
| D n, mm | 40,0 |
| D1 (внутренний) | 17,0 |
Диаметры кольца:
|
33,5 23,9 |
| В (ширина) | 12,0 |
| Масса в сборе, г | 0,073 |
| Динамическая нагрузка номинальная, кН | 9,50 |
| Способность выдерживать нагрузку в статичном положении | 4,50 |
| Номинальная частота вращения на валу, об/мин | 20000 |
| Грузоподъемность, Н | 4750 / 9560 |
Отдельно установлены параметры для шариков изделий данной серии:
| Наименование, ед. измерения | Показатель |
| Ø, мм | 7,14 |
| Общее число тел качения в ряду, шт. | 7 |
| Сталь, используемая для изготовления | ШХ-15 |
Основные показатели и важные эксплуатационные параметры подшипников от разных изготовителей могут иметь ряд незначительных, практически не оказывающих негативного влияния на установленные ГОСТ параметры.
Существующие аналоги
«6203» - формат, принятый в международной среде пользователей и специалистов, отечественным аналогом являются шарикоподшипники, представленные на рынке под номером «203». Все основные эксплуатационные параметры у обеих моделей практически идентичны. Они изготавливаются в разных вариантах исполнения, с заглушками и без них, в комплекте есть стальные шайбы и уплотнители из высококачественного РТИ. Применяются оба вида подшипников в одних и тех же узлах и имеют приблизительно одинаковый эксплуатационный ресурс.
В чем же отличие между шарикоподшипниками серии 6203 и 203? Пожалую, только в бренде и, соответственно, стоимости.
Если в наличии нет чистых подшипников данного класса (отечественных или импортных), можно воспользоваться существующими аналогами. Таких деталей достаточно много, у каждого вида есть своя маркировка и характерные отличия:
|
Номер |
Особенности конструкции | |
| Импортные аналоги | Российские аналоги | |
| 6203 | 203 | Открытый с обеих сторон |
| 6203 2RS | 180203 | Закрытый при помощи 2 каучуковых заглушек с обеих сторон |
| 6203RS | 160203 | Закрытый каучуковой заглушкой с одной стороны |
| 6203 ZZ | 80203 | Закрытый с двух сторон металлическими шайбами |
| 6203Z | 60203 | Закрыт стальной шайбой только с одной стороны |
| 6203N | 50203 | Деталь открытого типа с дополнительной проточкой |
| 6203 C3 | 76-203 | Открытый с тепловым зазором |
| 6203 NR | - | Открытого типа с проточкой и стопорным кольцом |
Коды Candy 92440189, Electrolux 1508555008, в составе суппорта Whirlpool 481231018578, 481252028136 1.08.000.12
Аналоги: C00002590, П203, П014, 6203Z, BRG014UN
Обозначение запчасть OEM: JD29980, JD9395, 237709.0, 215400.0, 50185, CA012, 80362804, JD8535N, EMS000639R, 1440487X1, 6207894, 01128197, D41622600, AA61722, 62602070, 87302841, 80012094, 6203-2RSH, 6203LLU, 6203DDU, 6203.2RS, 6203.RS
Особенности тел качения
Для их изготовления используются высокопрочные нитридкремневые сплавы, углеродистая закаленная сталь. Один из способов повысить прочность – проведение термической обработки шариков или роликов, а для защиты от коррозии металла применяется специальное напыление.
Различные способы дополнительной обработки позволяют:
- увеличить эксплуатационный ресурс;
- повысить стойкость к механическим нагрузкам;
- обеспечить устойчивость к воздействию высоких температур;
- минимизировать коррозионные процессы.
Сфера применения шарикоподшипников 6203
Разные модификации подшипников 6203 активно используются в узлах и агрегатах самых разных машин и механизмов. Примечательно, что у данных тел качения область применения максимально обширна: от бытовой техники до машин и механизмов, от станков, используемых на фабриках и заводах до оборудования предприятий добывающей и перерабатывающей отрасли.
Машиностроение, станкостроение
Здесь подшипники 6203 используются практически во всех существующих модификациях. Более скоростные и защищенные образцы устанавливаются на оборудовании горнорудного сектора, обогатительных и металлургических комбинатов.
Шарикоподшипники высокой точности изготовления востребованы в различных КИП и измерительной технике.
Бытовая техника
В большинстве популярных моделей стиральных машин устанавливаются подшипники 6203. Место использования – ось барабана, с помощью которой обеспечивается свободное вращение и центровка узла. Как правило, здесь ставят подшипники, не требующие обслуживания и имеющие максимальный по продолжительности эксплуатационный ресурс.
Автомобили, мототехника
Любое транспортное средство имеет в своей конструкции множество шарикоподшипников. Место установки данной модели тела качения может быть самым разным: от промежуточного вала механической коробки передач, до ступицы колеса мотоцикла.
В системе питания и охлаждения двигателя автомобилей применяются открытые и закрытые с одной стороны подшипники, а полностью закрытые образцы ставят на коленвал или используют в редукторе привода вентилятора автомобилей семейства ВАЗ.
Различные варианты изготовления и модификации шарикоподшипников данной серии позволяют пользователям решать задачи разной степени сложности. А установка изделия на штатное место – это практически всегда гарантия высокой надежности и долговечности эксплуатации узла или агрегата.
