Корпусные подшипники

Закрепляемый шариковый подшипник представляет собой узел передачи вращения и установки вала с дополнительной фиксацией на внутреннем кольце. Изделия используются в случаях, когда необходимо обеспечить надежную передачу крутящего момента с вероятным угловым смещением вала относительно продольной оси.

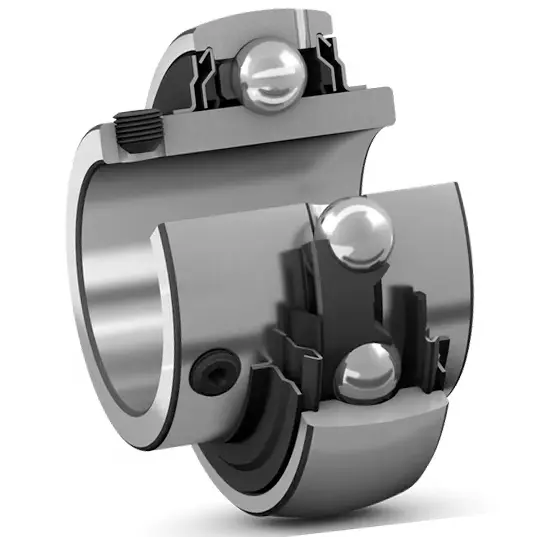

Конструкция и особенности закрепляемых подшипников

Конструктивно закрепляемый подшипник отличается от других вариантов исполнения формой внутреннего и внешнего колец. Этому типу узлов присущи особенности:

• наружное кольцо имеет профиль для качения шариков, в зависимости от модели может быть выполнено с увеличением размеров и массы;
• внутреннее кольцо вытянуто в одну или обе стороны таким образом, чтобы обеспечить большую площадь соприкосновения с валом;
• шарики установлены в сепаратор из стали или технополимера;
• внешняя поверхность наружного кольца может иметь цилиндрическую или сферическую форму;
• Р-, R-, L- или Т-уплотнения

На выступающей части внутреннего кольца закрепляемого подшипника предусмотрены элементы для надежной фиксации вала. Это могут быть:

• поводковый паз,
• симметрично расположенные резьбовые штифты,
• кольца эксцентриковые.
• Для фиксации могут применяться закрепительные втулки.

Важная особенность этого типа подшипников — способность компенсировать угловые смещения и ограничивать перекос валов. Узел применяется для создания опоры под вал глубокой вытяжки с допусками допуском һ6 — h9. Изделия используются в строительной, сельскохозяйственной технике, станках и оборудовании текстильной и обрабатывающей промышленности.

Купить шариковые закрепляемые подшипники вы можете, выбрав модель по каталогу, в котором учтены выпускаемые серии. При необходимости подобрать вариант для вашего оборудования оставьте заявку с описанием требований или получите консультацию нашего специалиста.
