Шевронные уплотнения

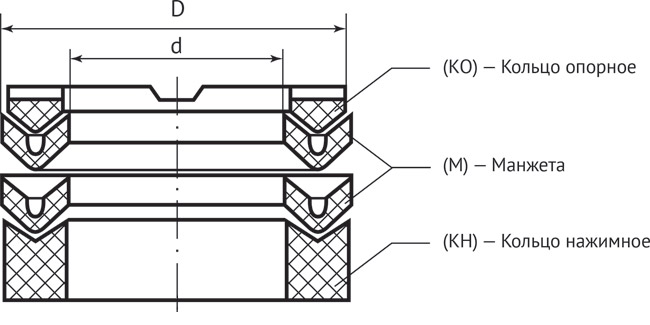

Пример условного обозначения: М dхD-1 ГОСТ 22704-77, где:
М - манжета шевронная (КО - кольцо опорное, КН - кольцо нажимное) ,
d - внутренний диаметр,
D - внешний диаметр,
2 - группа резин (хлоропреновый бутадиен-нитрильный каучук) .
Таблица размеров
| Наименование | d (мм) | D (мм) | Тип (гидр) | |
|---|---|---|---|---|
| Кольцо опорное шевр. 500 x 540 | 500 | 540 | КО |
|
| Кольцо опорное шевр. 560 x 600 | 560 | 600 | КО |
|
| Кольцо опорное шевр. 600 x 630 | 600 | 630 | КО |
|
| Кольцо опорное шевр. 600 x 640 | 600 | 640 | КО |
|
| Кольцо опорное шевр. 630 x 670 | 630 | 670 | КО |
|
| Кольцо опорное шевр. 800 x 850 | 800 | 850 | КО |
|
| Кольцо опорное шевр. 850 x 900 | 850 | 900 | КО |
|
| Кольцо опорное шевр. 900 x 950 | 900 | 950 | КО |
|
| Кольцо опорное шевр. 320 x 360 | 320 | 360 | КО |
|
| Кольцо опорное шевр. 340 x 380 | 340 | 380 | КО |
|
| Кольцо опорное шевр. 360 x 390 | 360 | 390 | КО |
|
| Кольцо опорное шевр. 360 x 400 | 360 | 400 | КО |
|
| Кольцо опорное шевр. 400 x 440 | 400 | 440 | КО |
|
| Кольцо опорное шевронное 410 x 450 | 410 | 450 | КО |
|
| Кольцо опорное шевр. 420 x 460 | 420 | 460 | КО |
|
| Кольцо опорное шевр. 440 x 480 | 440 | 480 | КО |
|
| Кольцо опорное шевр. 450 x 490 | 450 | 490 | КО |
|
| Кольцо опорное шевр. 150 x 180 | 150 | 180 | КО |
|
| Кольцо опорное шевр. 160 x 190 | 160 | 190 | КО |
|
| Кольцо опорное шевр. 170 x 200 | 170 | 200 | КО |
|
Шевронные резинотканевые уплотнения предназначены для уплотнения штоков и цилиндров гидравлических устройств диаметром до 2000 мм, работающих при давлении до 63 МПа со скоростью возвратно-поступательного движения до 3 м/с в среде минеральных масел, нефти, пресной и морской воды, водных эмульсий при t от -50 до +100 oС (кратковременно до +120oС). Для изготовления уплотнений применяется ткань доместик или хлопчатобумажные и комбинированные ткани, промазанные резиновой смесью. Допускается применять нажимные и опорные кольца из бронзы, текстолита, полиамидов и др.
Стандартные размеры шевронных уплотнений 22704-77
| Манжета шевронная ГОСТ 22704-77 | Кольцо нажимное ГОСТ 22704-77 | Кольцо опорное ГОСТ 22704-77 |
| М 10Х22 | ||
| М 12Х24 | КН 12Х24 | КО 12Х24 |
| М 14Х26 | ||
| М 16Х28 | КН 16Х28 | КО 16Х28 |
| М 18Х30 | КН 18Х30 | КО 18Х30 |
| М 20Х30 | КН 20Х30 | КО 20Х30 |
| М 20Х32 | КН 20Х32 | КО 20Х32 |
| М 20Х35 | КН 20Х35 | КО 20Х35 |
| М 20Х40 | КН 20Х40 | КО 20Х40 |
| М 22Х42 | КН 22Х42 | КО 22Х42 |
| М 25Х40 | КН 25Х40 | КО 25Х40 |
| М 25Х45 | КН 25Х45 | КО 25Х45 |
| М 28Х48 | КН 28Х48 | КО 28Х48 |
| М 30Х45 | КО 30Х45 | |
| М 30Х50 | КН 30Х50 | КО 30Х50 |
| М 32Х52 | КН 32Х52 | КО 32Х52 |
| М 35Х55 | КН 35Х55 | КО 35Х55 |
| М 40Х55 | ||
| М 40Х60 | КН 40Х60 | КО 40Х60 |
| М 45Х60 | ||
| М 45Х65 | ||
| М 48Х63 | ||
| М 50Х65 | КН 50Х65 | КО 50Х65 |
| М 50Х70 | КН 50Х70 | КО 50Х70 |
| М 55Х70 | ||
| М 55Х75 | КН 55Х75 | КО 55Х75 |
| М 60Х80 | КН 60Х80 | КО 60Х80 |
| М 60Х85 | ||
| М 63Х78 | ||
| М 63Х83 | КН 63Х83 | КО 63Х83 |
| М 65Х90 | КН 65Х90 | КО 65Х90 |
| М 70Х95 | КН 70Х95 | КО 70Х95 |
| М 75Х100 | КН 75Х100 | КО 75Х100 |
| М 80Х105 | КН 80Х105 | КО 80Х105 |
| М 85Х110 | ||
| М 90Х115 | КН 90Х115 | КО 90Х115 |
| М 90Х120 | КН 90Х120 | КО 90Х120 |
| М 95Х120 | ||
| М 100Х125 | КН 100Х125 | КО 100Х125 |
| М 105Х130 | ||
| М 105Х135 | ||
| М 110Х125 | ||
| М 110Х140 | ||
| М 120Х150 | КН 120Х150 | КО 120Х150 |
| М 125Х155 | КН 125Х155 | КО 125Х155 |
| М 130Х160 | КН 130Х160 | КО 130Х160 |
| М 140Х170 | КН 140Х170 | КО 140Х170 |
| М 150Х180 | КН 150Х180 | КО 150Х180 |
| М 160Х190 | КО 160Х190 | |
| М 170Х200 | КН 170Х200 | КО 170Х200 |
| М 180Х210 | КН 180Х210 | КО 180Х210 |
| М 190Х220 | ||
| М 200Х230 | КН 200Х230 | КО 200Х230 |
| М 220Х250 | КН 220Х250 | КО 220Х250 |
| М 220Х260 | ||
| М 240Х280 | КН 240Х280 | КО 240Х280 |
| М 250Х290 | ||
| М 260Х300 | ||
| М 280Х320 | КО 280Х320 | |
| М 300Х340 | ||
| М 320Х360 | КН 320Х360 | |
| М 360Х400 | КО 360Х400 | |
| М 400Х440 | ||
| М 500Х540 | КН 500Х540 | КО 500Х540 |
