Узкие клиновые ремни
| Профиль ремня ISO 4184, BS 3790 DIN 7753/1 RMA/MPTA IP-22 | SPZ | SPA | SPB | SPC | 3V/9N | 5V/15N | 8V/25N |
| Ширина по верхней части W (мм) | 9,7 | 12,7 | 16,3 | 22 | 9 | 15 | 25 |
| Расчетная ширина Wd (мм) | 8,5 | 11 | 14 | 19 | |||
| Высота сечения T (мм) | 8 | 10 | 13 | 18 | 8 | 13 | 23 |
| Расчетная длина ремня Ld=Le — (мм) | 4 | 11 | 16 | ||||
| Внутренняя длина ремня Li=Ld — (мм) | 37 | 45 | 60 | 83 | |||
| Наружная длина ремня Le=Ld + (мм) | 13 | 18 | 22 | 30 | |||
| Минимальный диаметр шкива d (мм) | 63 | 90 | 140 | 224 | 63 | 140 | 315 |
| Вес (кг/м) | 0,065 | 0,115 | 0,2 | 0,35 | 0,07 | 0,185 | 0,52 |
| Максимальная рекомендуемая скорость V (м/с) | 42 | ||||||
Обратите внимание, что размеры сечений узких клиновых ремней могут варьироваться в зависимости от производителя, при том, что их обозначение будет идентичным.

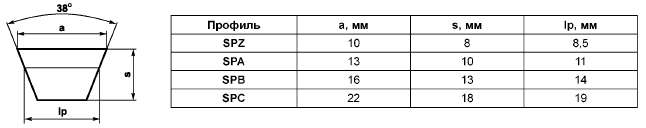

| Размеры сечений узких клиновых ремней и их длина (мм): | ||||
| Производители | SPZ (УО) | SPA (УА) | SPB (УБ) | SPC (УВ) |
| ТУ 38.105 1289-89, ТУ 38.105 1998-91 | 10 х 8 | 13 х 11 | 17 х 13 | 22 х 18 |
| OPTIBELT (Германия) | 9,7 х 8 | 12,7 х 10 | 16,3 х 13 | 22 х 18 |
| CONTITEH (Германия) | 9,7 х 8 | 12,7 х 10 | 16,3 х 13 | 22 х 18 |
| Gates (Германия) | 10 х 8 | 13 х 10 | 16 х 13 | 22 х 18 |
| Darwin (Индия) | 8,5 х 8 | 11 х 10 | 17 х 14 | 22 х 18 |
| Длина узкого клинового ремня | 487 — 3 550 | 647 — 5 600 | 1 120 — 8 000 | 2 000 — 12 500 |
