Уплотнения подшипников
На безотказную и долгосрочную работу подшипников влияет большое количество факторов. Не последнее место среди них занимают защита от попадания загрязняющих веществ и качественное и постоянное смазывание тел качения смазкой. Смазка может быть любая — консистентная, жидкая, в виде пара, но не загрязняться, не вытекать и периодически обновляться. Достойным решением в таких случаях (и подобных) стало применение подшипников со встроенными в них уплотнениями.
Правильный выбор уплотнения подшипника гарантирует правильную и долговременную работу подшипника и оборудования, в котором он установлен.

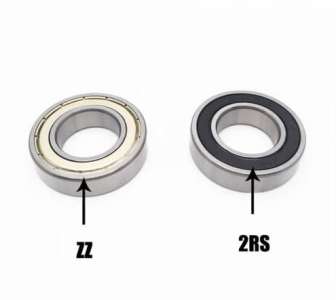

Выделяют два основных вида уплотнений: с металлическими шайбами, с «резиновыми» кольцами. Рассмотрим их более подробно.
Уплотнение подшипников в виде защитных шайб. Виды и их особенности
Российские подшипниковые заводы с 01 марта 2022 года изготавливают шариковые радиальные однорядные подшипники с защитными шайбами в соответствии с требованиями ГОСТ 7242-2921 и ГОСТ 520-2011.
Согласно ГОСТ 7242-2921 подшипники с защитными шайбами имеют 4 конструктивных исполнения:
- 06 — с одной защитной шайбой (Z).
- 08 — с двумя защитными шайбами (ZZ).
- 15 — с одной защитной шайбой и с канавкой под установочное пружинное кольцо. (ZN)
- 45 — с двумя защитными шайбами и с канавкой под кольцо. (2ZN)
До марта 2022 года подшипники с защитными шайбами изготавливались по ГОСТ 7242-81 только 2-х видов — 60000 и 80000 (с 1 и 2 шайбами).
Защитная шайба — деталь кольцеобразного вида, закреплена неподвижно в наружном кольце подшипника, не контактирует с внутренним кольцом, закрывает внутреннее пространство подшипника.
В подшипники исполнений 08 и 45 завод изготовитель закладывает смазку определенной марки и определенного количества, достаточного на весь срок службы.
Подшипники с защитными шайбами используются при радиальной, комбинированной и осевой нагрузках в узлах с вращающимся внутренним кольцом. При чистой осевой ее значение не должно превышать от 25 до 50 % статической радиальной грузоподъемности в зависимости от номинальных диаметров и серий подшипников. Обладают хорошей способностью удерживать смазку. Пылезащищенность — ограниченная, влагозащищенность отсутствует. Опоры исполнения 08 и 45 в обслуживании не нуждаются.
Цифры 06, 08, 15 и 45, обозначающие конструктивные исполнения, обязательно указываются в условном обозначении опоры.
Уплотнения в подшипниках зарубежных производителей в виде металлических шайб обозначаются буквой Z – Z и 2Z(ZZ) с одной или двумя шайбами.
Подшипники с мягкими уплотнениями. Виды и их особенности
Подшипниковые заводы России и стран СНГ с 01 марта 2022 года выпускают шариковые радиальные однорядные подшипники с мягкими уплотнениями согласно требованиям ГОСТ 8882-2921 и ГОСТ 520-2011.
Согласно ГОСТ 8882-2921 подшипники с уплотнениями имеют следующие конструктивные исполнения:
- 16 — с одним уплотнением (RS и аналоги);
- 18 — с двумя уплотнениями (2RS и аналоги);
- 25 — с одним уплотнением и с установочной канавкой (RSN и аналоги);
- 75 — с двумя уплотнениями и с канавкой под кольцо(2RSN и аналоги);
До марта 2022 года подшипники с уплотнениями изготавливались по ГОСТ 8882-75 2 вида — 160000 и 180000 (с 1 и 2 шайбами).
Уплотнение кольца — это устройство в виде резинового (полимерного) или армированного кольца. Состоит из 1-й или нескольких деталей, встроенное неподвижно в наружное кольцо и контактирующее (или не контактирующее, образующее лабиринтный зазор) с внутренним кольцом. Такое кольцо предотвращает утечку масла и его загрязнение, препятствует проникновению влаги внутрь.
Подшипники с уплотнениями обладают отличной способностью удерживать смазку, бесконтактные - не ограничивают допустимые скорости вращения вала, контактные - ограничивают. Пылезащищенность — у контактных отличная, у бесконтактных — ограниченная.
«Резиновые» уплотнения в подшипниках зарубежных производителей обозначаются следующими знаками:
- в подшипниках с бесконтактными уплотнениями - RSL, RU, RZ, LU или 2RSL, 2RU, 2RZ, LLU для односторонних или 2-х сторонних уплотнений соответственно;
- RS, DU, RSH, 2RS, DDU, 2RSH для односторонних или 2-х сторонних уплотнений.
Цвет полимерных уплотнений может быть разным — красный, черный, зеленый, синий и др. Функциональной разницы нет, но по цвету можно определить идентичность изделия, так как некоторые производители используют уникальную окраску.
Преимущества подшипников с защитными шайбами
Отметим только некоторые:
- значительно сокращают габариты подшипниковых узлов;
- упрощают и сокращают сроки монтажа подшипниковых узлов;
- не требуют обслуживания в процессе эксплуатации;
- повышают надежность подшипниковых узлов;
- являются единственным решением,
- без них не обойтись, когда обновить смазку в процессе эксплуатации физически не предоставляется возможным.
