Фитинг JIC 74° с внутренним уплотняющим конусом
Количество
Уточняйте цену у менеджеров
Артикул: jic74
* - Технические характеристики и другая информация предоставляются для справки.
- Чертежи и изображения представлены для ознакомления
Характеристики
* - Технические характеристики и другая информация предоставляются для справки.
- Чертежи и изображения представлены для ознакомления
Модификации

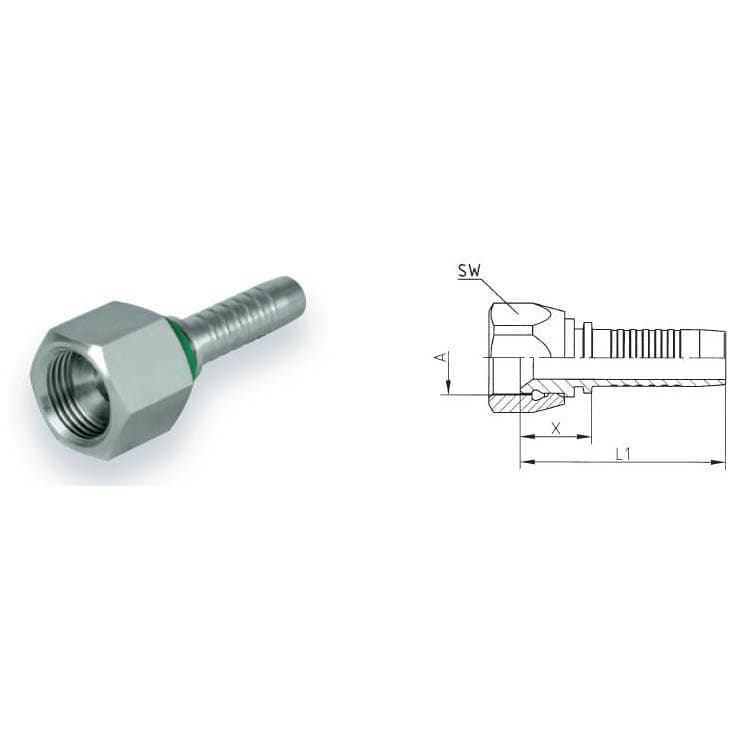

| Фитинг JIC 1.1/16" (0°) Dn 12 | 12 | 1/2" | 32 | 54.8 | 8 | 1.1/16"-12 | 21.8 | 0° | - |
|
| Фитинг JIC 1.1/16" (0°) Dn 16 | 16 | 5/8" | 32 | 57.8 | 10 | 1.1/16"-12 | 22 | 0° | - |
|
| Фитинг JIC 1.1/16" (0°) Dn 20 | 19 | 3/4" | 32 | 61.8 | 12 | 1.1/16"-12 | 21.3 | 0° | - |
|
| Фитинг JIC 1.1/16" (0°) Dn 25 | 25 | 1" | 32 | 73.8 | 16 | 1.1/16"-12 | 22.8 | 0° | - |
|

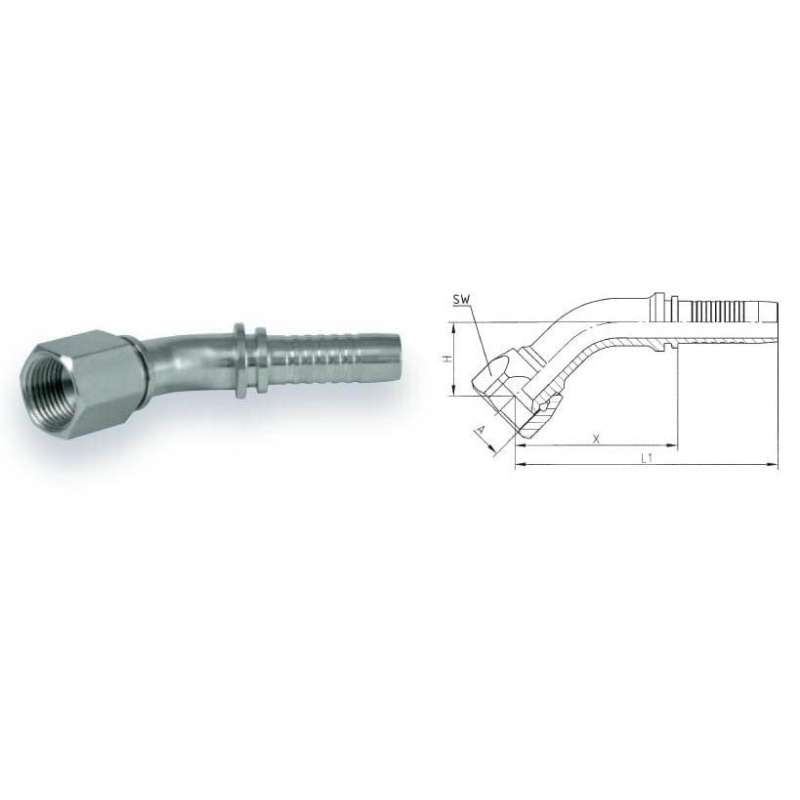

| Фитинг JIC 1.1/16" (45°) Dn 12 | 12 | 1/2" | 32 | 78.5 | 8 | 1.1/16"-12 | 45.5 | 45° | 19 |
|
| Фитинг JIC 1.1/16" (45°) Dn 16 | 16 | 5/8" | 32 | 86 | 10 | 1.1/16"-12 | 50 | 45° | 19 |
|
| Фитинг JIC 1.1/16" (45°) Dn 20 | 19 | 3/4" | 32 | 99 | 12 | 1.1/16"-12 | 59 | 45° | 22 |
|
| Фитинг JIC 1.1/16" (45°) Dn 25 | 25 | 1" | 32 | 134 | 16 | 1.1/16"-12 | 83 | 45° | 35 |
|

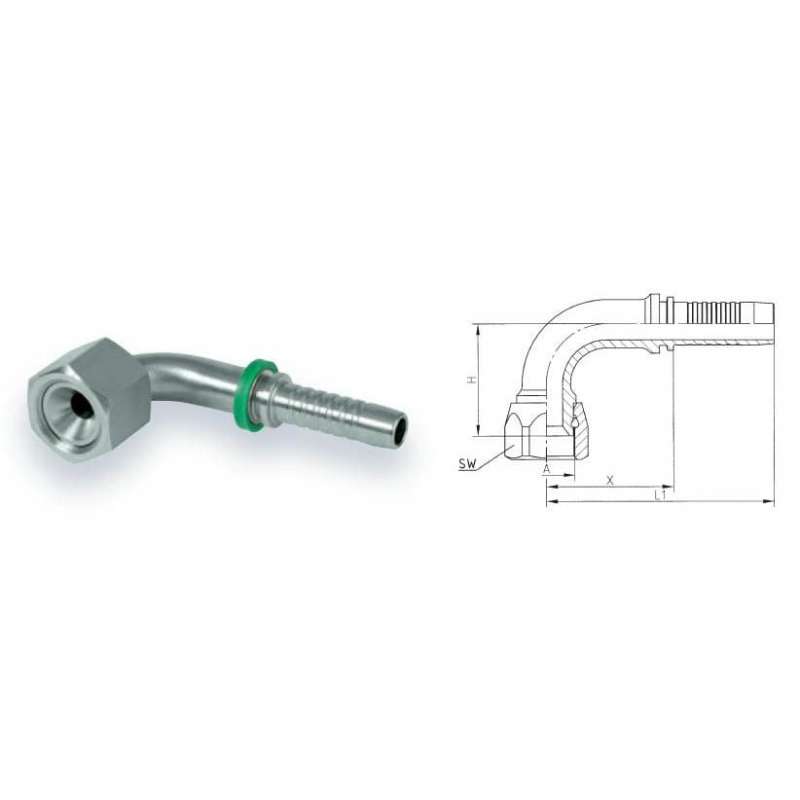

| Фитинг JIC 1.1/16" (90°) Dn 16 | 16 | 5/8" | 32 | 81 | 10 | 1.1/16"-12 | 45 | 90° | 47 |
|
| Фитинг JIC 1.1/16" (90°) Dn 20 | 19 | 3/4" | 32 | 95 | 12 | 1.1/16"-12 | 55 | 90° | 53 |
|
| Фитинг JIC 1.1/16" (90°) Dn 25 | 25 | 1" | 32 | 122 | 16 | 1.1/16"-12 | 71 | 90° | 71 |
|
| Фитинг JIC 1.3/16" (0°) Dn 20 | 19 | 3/4" | 36 | 65.5 | 12 | 1.3/16"-12 | 25 | 0° | - |
|
| Фитинг JIC 1.3/16" (45°) Dn 20 | 19 | 3/4" | 36 | 100 | 12 | 1.3/16"-12 | 59 | 45° | 22 |
|
| Фитинг JIC 1.3/16" (90°) Dn 20 | 19 | 3/4" | 36 | 95 | 12 | 1.3/16"-12 | 55 | 90° | 54 |
|
| Фитинг JIC 1.5/16" (0°) Dn 20 | 19 | 3/4" | 38 | 66 | 12 | 1.5/16"-12 | 25.5 | 0° | - |
|
| Фитинг JIC 1.5/16" (0°) Dn 25 | 25 | 1" | 38 | 76.5 | 16 | 1.5/16"-12 | 25.5 | 0° | - |
|
| Фитинг JIC 1.5/16" (45°) Dn 20 | 19 | 3/4" | 38 | 101 | 12 | 1.5/16"-12 | 61 | 45° | 24 |
|
| Фитинг JIC 1.5/16" (45°) Dn 25 | 25 | 1" | 38 | 123 | 16 | 1.5/16"-12 | 72 | 45° | 24 |
|
| Фитинг JIC 1.5/16" (90°) Dn 20 | 19 | 3/4" | 38 | 95 | 12 | 1.5/16"-12 | 55 | 90° | 56 |
|
| Фитинг JIC 1.5/16" (90°) Dn 25 | 25 | 1" | 38 | 122 | 16 | 1.5/16"-12 | 71 | 90° | 70 |
|
| Фитинг JIC 1.5/8" (0°) Dn 25 | 25 | 1" | 50 | 79.5 | 16 | 1.5/8"-12 | 28.5 | 0° | - |
|
| Фитинг JIC 1.5/8" (0°) Dn 32 | 32 | 1 1/4" | 50 | 85.5 | 20 | 1.5/8"-12 | 27.8 | 0° | - |
|
| Фитинг JIC 1.5/8" (45°) Dn 25 | 25 | 1" | 50 | 127 | 16 | 1.5/8"-12 | 76 | 45° | 28 |
|
| Фитинг JIC 1.5/8" (45°) Dn 32 | 32 | 1 1/4" | 50 | 153 | 20 | 1.5/8"-12 | 95 | 45° | 38 |
|
| Фитинг JIC 1.5/8" (90°) Dn 25 | 25 | 1" | 50 | 122 | 16 | 1.5/8"-12 | 71 | 90° | 70 |
|
| Фитинг JIC 1.5/8" (90°) Dn 32 | 32 | 1 1/4" | 50 | 143 | 20 | 1.5/8"-12 | 86 | 90° | 82 |
|
| Фитинг JIC 1.7/8" (0°) Dn 32 | 32 | 1 1/4" | 55 | 89 | 20 | 1.7/8"-12 | 31.3 | 0° | - |
|
| Фитинг JIC 1.7/8" (0°) Dn 38 | 38 | 1 1/2" | 55 | 94.5 | 24 | 1.7/8"-12 | 30 | 0° | - |
|
| Фитинг JIC 1.7/8" (45°) Dn 32 | 32 | 1 1/4" | 55 | 144 | 20 | 1.7/8"-12 | 88 | 45° | 32 |
|
| Фитинг JIC 1.7/8" (45°) Dn 38 | 38 | 1 1/2" | 55 | 178 | 24 | 1.7/8"-12 | 113 | 45° | 46 |
|
| Фитинг JIC 1.7/8" (90°) Dn 32 | 32 | 1 1/4" | 55 | 143 | 20 | 1.7/8"-12 | 86 | 90° | 82 |
|
| Фитинг JIC 1.7/8" (90°) Dn 38 | 38 | 1 1/2" | 55 | 167 | 24 | 1.7/8"-12 | 102 | 90° | 96 |
|
| Фитинг JIC 1/2" (0°) Dn 5 | 5 | 3/16" | 17 | 40 | 3 | 1/2"-20 | 15 | 0° | - |
|
| Фитинг JIC 1/2" (0°) Dn 6 | 6 | 1/4" | 17 | 42.5 | 4 | 1/2"-20 | 14.5 | 0° | - |
|
| Фитинг JIC 1/2" (0°) Dn 8 | 8 | 5/16" | 17 | 42.5 | 5 | 1/2"-20 | 14.5 | 0° | - |
|
| Фитинг JIC 1/2" (45°) Dn 5 | 5 | 3/16" | 17 | 55 | 3 | 1/2"-20 | 30 | 45° | 11 |
|
| Фитинг JIC 1/2" (45°) Dn 6 | 6 | 1/4" | 17 | 60 | 4 | 1/2"-20 | 32 | 45° | 11 |
|
| Фитинг JIC 1/2" (45°) Dn 8 | 8 | 5/16" | 17 | 61 | 5 | 1/2"-20 | 33 | 45° | 11 |
|
| Фитинг JIC 1/2" (90°) Dn 6 | 6 | 1/4" | 17 | 53.5 | 4 | 1/2"-20 | 25.5 | 90° | 26 |
|
| Фитинг JIC 1/2" (90°) Dn 8 | 8 | 5/16" | 17 | 56 | 5 | 1/2"-20 | 28 | 90° | 29 |
|
| Фитинг JIC 2.1/2" (0°) Dn 50 | 50 | 2" | 70 | 104 | 32 | 2.1/2"-12 | 34 | 0° | - |
|
| Фитинг JIC 2.1/2" (45°) Dn 50 | 50 | 2" | 70 | 220 | 32 | 2.1/2"-12 | 150 | 45° | 61 |
|
| Фитинг JIC 2.1/2" (90°) Dn 50 | 50 | 2" | 70 | 207 | 32 | 2.1/2"-12 | 137 | 90° | 134 |
|
| Фитинг JIC 3/4" (0°) Dn 10 | 10 | 3/8" | 22 | 48 | 6 | 3/4"-16 | 17.5 | 0° | - |
|
| Фитинг JIC 3/4" (0°) Dn 12 | 12 | 1/2" | 22 | 50.5 | 8 | 3/4"-16 | 17.5 | 0° | - |
|
| Фитинг JIC 3/4" (0°) Dn 8 | 8 | 5/16" | 22 | 45.5 | 5 | 3/4"-16 | 17.5 | 0° | - |
|
| Фитинг JIC 3/4" (45°) Dn 10 | 10 | 3/8" | 22 | 68 | 6 | 3/4"-16 | 37.5 | 45° | 14 |
|
| Фитинг JIC 3/4" (45°) Dn 12 | 12 | 1/2" | 22 | 37 | 8 | 3/4"-16 | 41 | 45° | 14.5 |
|
| Фитинг JIC 3/4" (45°) Dn 8 | 8 | 5/16" | 22 | 64 | 5 | 3/4"-16 | 36 | 45° | 14 |
|
| Фитинг JIC 3/4" (90°) Dn 10 | 10 | 3/8" | 22 | 61.5 | 6 | 3/4"-16 | 31 | 90° | 33 |
|
| Фитинг JIC 3/4" (90°) Dn 12 | 12 | 1/2" | 22 | 70 | 8 | 3/4"-16 | 37 | 90° | 39 |
|
| Фитинг JIC 7/16" (0°) Dn 5 | 5 | 3/16" | 14 | 38.5 | 3 | 7/16"-20 | 13.5 | 0° | - |
|
| Фитинг JIC 7/16" (0°) Dn 6 | 6 | 1/4" | 14 | 42 | 4 | 7/16"-20 | 14 | 0° | - |
|
| Фитинг JIC 7/16" (45°) Dn 5 | 5 | 3/16" | 14 | 54 | 3 | 7/16"-20 | 29 | 45° | 10 |
|
| Фитинг JIC 7/16" (45°) Dn 6 | 6 | 1/4" | 14 | 59 | 4 | 7/16"-20 | 31 | 45° | 10 |
|
| Фитинг JIC 7/16" (90°) Dn 5 | 5 | 3/16" | 14 | 46 | 3 | 7/16"-20 | 21 | 90° | 21 |
|
| Фитинг JIC 7/16" (90°) Dn 6 | 6 | 1/4" | 14 | 53.5 | 4 | 7/16"-20 | 25.5 | 90° | 26 |
|
| Фитинг JIC 7/8" (0°) Dn 10 | 10 | 3/8" | 27 | 48 | 6 | 7/8"-14 | 18.5 | 0° | - |
|
| Фитинг JIC 7/8" (0°) Dn 12 | 12 | 1/2" | 27 | 51.5 | 8 | 7/8"-14 | 18.5 | 0° | - |
|
| Фитинг JIC 7/8" (0°) Dn 16 | 16 | 5/8" | 27 | 54.5 | 10 | 7/8"-14 | 18.7 | 0° | - |
|
| Фитинг JIC 7/8" (0°) Dn 20 | 19 | 3/4" | 27 | 60 | 12 | 7/8"-14 | 19.5 | 0° | - |
|
| Фитинг JIC 7/8" (45°) Dn 10 | 10 | 3/8" | 27 | 70 | 6 | 7/8"-14 | 39.5 | 45° | 16 |
|
| Фитинг JIC 7/8" (45°) Dn 12 | 12 | 1/2" | 27 | 76 | 8 | 7/8"-14 | 43 | 45° | 16 |
|
| Фитинг JIC 7/8" (45°) Dn 16 | 16 | 5/8" | 27 | 83 | 10 | 7/8"-14 | 47 | 45° | 16 |
|
| Фитинг JIC 7/8" (45°) Dn 20 | 19 | 3/4" | 27 | 105 | 12 | 7/8"-14 | 64 | 45° | 27 |
|
| Фитинг JIC 7/8" (90°) Dn 12 | 12 | 1/2" | 27 | 70 | 8 | 7/8"-14 | 37 | 90° | 40 |
|
| Фитинг JIC 7/8" (90°) Dn 16 | 16 | 5/8" | 27 | 81 | 10 | 7/8"-14 | 45 | 90° | 45 |
|
| Фитинг JIC 7/8" (90°) Dn 20 | 19 | 3/4" | 27 | 95 | 12 | 7/8"-14 | 55 | 90° | 54 |
|
| Фитинг JIC 9/16" (0°) Dn 10 | 10 | 3/8" | 19 | 46 | 6 | 9/16"-18 | 15.5 | 0° | - |
|
| Фитинг JIC 9/16" (0°) Dn 6 | 6 | 1/4" | 19 | 44.5 | 4 | 9/16"-18 | 16.5 | 0° | - |
|
| Фитинг JIC 9/16" (0°) Dn 8 | 8 | 5/16" | 19 | 43.5 | 5 | 9/16"-18 | 15.5 | 0° | - |
|
| Фитинг JIC 9/16" (45°) Dn 10 | 10 | 3/8" | 19 | 66 | 6 | 9/16"-18 | 35.5 | 45° | 12 |
|
| Фитинг JIC 9/16" (45°) Dn 6 | 6 | 1/4" | 19 | 61 | 4 | 9/16"-18 | 33 | 45° | 12 |
|
| Фитинг JIC 9/16" (45°) Dn 8 | 8 | 5/16" | 19 | 62 | 5 | 9/16"-18 | 34 | 45° | 12 |
|
| Фитинг JIC 9/16" (90°) Dn 10 | 10 | 3/8" | 19 | 61.5 | 6 | 9/16"-18 | 31 | 90° | 33 |
|
| Фитинг JIC 9/16" (90°) Dn 6 | 6 | 1/4" | 19 | 53.5 | 4 | 9/16"-18 | 25.5 | 90° | 27 |
|
| Фитинг JIC 9/16" (90°) Dn 8 | 8 | 5/16" | 19 | 56 | 5 | 9/16"-18 | 28 | 90° | 29 |
|
Описание
Представляют собой соединения с дюймовой американской резьбой и конусом уплотнения 74 градуса, выполненные в соответствии со стандартами SAE J514 и ISO 725 или ISO 8434-2. Фитинги JIC изготавливаются для рукавов диаметром от 6 до 50 мм (1/4»-2»)
Чтобы узнать подробности, свяжитесь с нашими специалистами
