Штуцер-фитинг тип ORFS с внешней резьбой UNF

Количество

Уточняйте цену у менеджеров

* - Технические характеристики и другая информация предоставляются для справки.
- Чертежи и изображения представлены для ознакомления

Характеристики Описание

Характеристики

Описание

Фитинг – штуцер ORFS, наружная резьба цилиндрическая дюймовая, резьбовой торец плоский с резиновым уплотнительным кольцом. Дюймовая резьба orfs диаметры мм – рукава высокого давления: 9/16» – 6, самый большой: 2»— 40. Хвостовик универсальный типа Multifit, длиной от 28 до 71 мм. Штуцер предназначен для работы в гидросистемах с давлением от 185 до 450 бар.

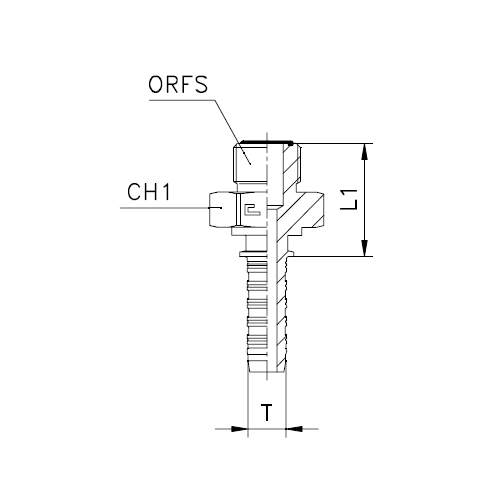

Внутр. Ø рукава			Ø трубы ORFS		ORFS	L1	CH1	PN [bar]
DN	DASH	Дюйм	M	W	ORFS	L1	CH1	PN [bar]
6	4	1/4	6	1/4	9/16-18	24,5	17	450
6	4	1/4	8-10	5/16-3/8	11/16-16	27	19	450
10	6	3/8	8-10	5/16-3/8	11/16-16	27,5	19	445
10	6	3/8	12	1/2	13/16-16	30	22	445
12	8	1/2	12	1/2	13/16-16	30	22	415
12	8	1/2	18-20	3/4	1 3/16-12	37,5	32	415
16	10	5/8	14-15-16	5/8	1-14	35	27	350
16	10	5/8	18-20	3/4	1 3/16-12	38	32	350
19	12	3/4	22-25	7/8-1	1 7/16-12	40,5	41	350
8	5	5/16	8-10	5/16-3/8	11/16-16	27,5	19	350
12	8	1/2	14-15-16	5/8	1-14	34,5	27	415
19	12	3/4	18-20	3/4	1 3/16-12	38,5	32	350
25	16	1	22-25	7/8-1	1 7/16-12	42	41	280
31	20	1 1/4	28-30-32	1 1/4	1 11/16-12	45	46	210
38	24	1 1/2	35-38	1 1/2	2-12	47,5	55	185
