Упорные шариковые подшипники

Упорный шариковый подшипник – одна из разновидностей подшипников, предназначенных строго для восприятия односторонних осевых нагрузок. Они, соответственно, предназначены для односторонней фиксации вала в заданном положении, а воспринимать радиальную нагрузку такая деталь не способна. Подбирают и покупают шарикоподшипник данного вида с учетом только восприятия нагрузки строго по оси вращения валов, установленных вертикально!

Строение упорного шарикоподшипника и его основные технические характеристики

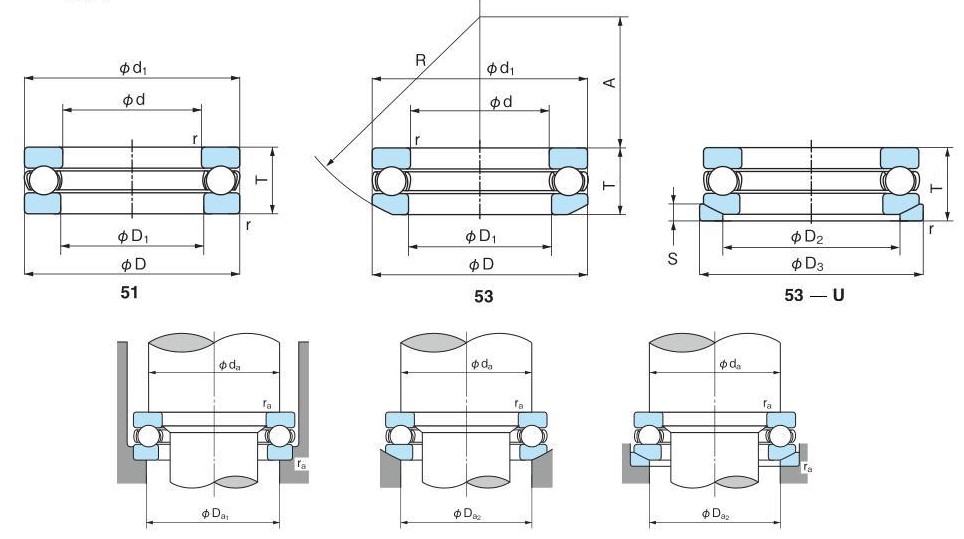

Однорядные подшипники имеют самую простую конструкцию и могут быть разборными или неразборными. Применение разборных деталей позволяет производить, при необходимости, оперативную замену износившихся тел качения – шариков и сепараторов. Здесь же возможна сборка узла по элементам. Важно понимать, что наличие всего одного ряда шариков позволяет детали воспринимать осевую нагрузку строго в одном направлении. Этот параметр следует учитывать еще на стадии конструирования узла вращения.

Изготовление однорядных упорных шарикоподшипников осуществляется строго в соответствии с требованиями основного отраслевого стандарта – ГОСТ 7872-89 (НДТ полностью синхронизирован с зарубежными ISO, DIN). При изготовлении основных элементов однорядного подшипника применяются следующие материалы:

• Внутреннее и внешнее кольцо делают из высококачественной легированной конструкционной стали. В обязательном порядке выполняется закалка дорожек качения;
• Шарики изготавливаются из сплавов повышенной прочности, твердости, износостойкости (например, 09Г2С);
• Для сепараторов применяются углеродистые стали или сплавы на основе латуни и бронзы. Обязательное требование к элементу – наличие улучшенных антифрикционных свойств;
• Внешнее свободное кольцо шарикоподшипника может иметь плоскую или сферическую форму. Наличие сферического кольца делает деталь самоустанавливающейся.

Существующая классификация упорных шариковых подшипников

Различают одно- и двухрядные типы упорных шариковых подшипников. Они, в свою очередь, подразделяются на следующие виды:

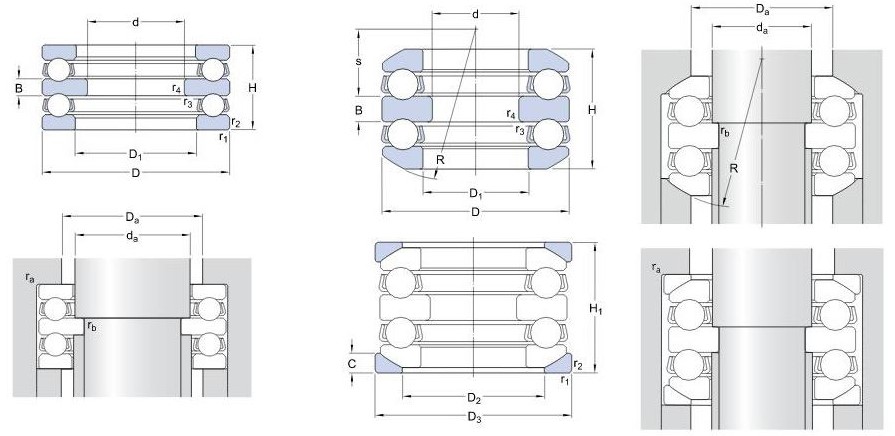

Схемы двухрядных упорных шарикоподшипников

Где применяют упорные шарикоподшипники

Шариковые упорные подшипники могут потребоваться для сборки или обеспечения работы различного вида техники и технологического оборудования, машин и механизмов. Чаще всего детали с данными характеристиками устанавливают:

• в тихоходных редукторах;
• в шпинделях инструментов дерево- и металлообработки;
• во вращающихся центрах металлорежущих станков;
• в конструкции домкратов;
• в задвижках, различных поворотных (поворотно-откидных) устройствах.

Чтобы купить подшипники шариковые упорные в Санкт-Петербурге по выгодной цене достаточно подобрать подходящую деталь в каталоге ООО РОСТ, оформить заказ и оплатить товар. Оперативная доставка гарантируется!
