Манжета ГОСТ 14896 84
Пример условного обозначения: 1-D-d
Манжета тип 1, диаметром цилиндра - D (внешний диаметр), диаметр штока - d (внутренний диаметр), тип резины - 1
Таблица размеров
Резиновые гидравлические манжеты предназначены для уплотнения зазора между цилиндром и поршнем (плунжером, штоком) в гидравлических устройствах, работающих в условиях возвратно-поступательного движения со скоростью относительного перемещения не более 0,5 м/с, при давлении от 0,1 до 50 МПа, температуре от -60 до +200°С, ходе до 10 м и частоте срабатывания до 0,5 Гц.
- 1 тип — для давлений 0,1-50 Мпа (1,0-500 кгс/с м²)
- 2 тип — 0,25-32 МПа (2,5-320 кгс/с м²) может быть заменена манжетой ГОСТ 6969-54
- 3 тип — 1,0-50 Мпа (1,0-500 кгс/с м²)
Взамен манжет типа 2 допускается применять манжеты типа 3, являющиеся взаимозаменяемыми

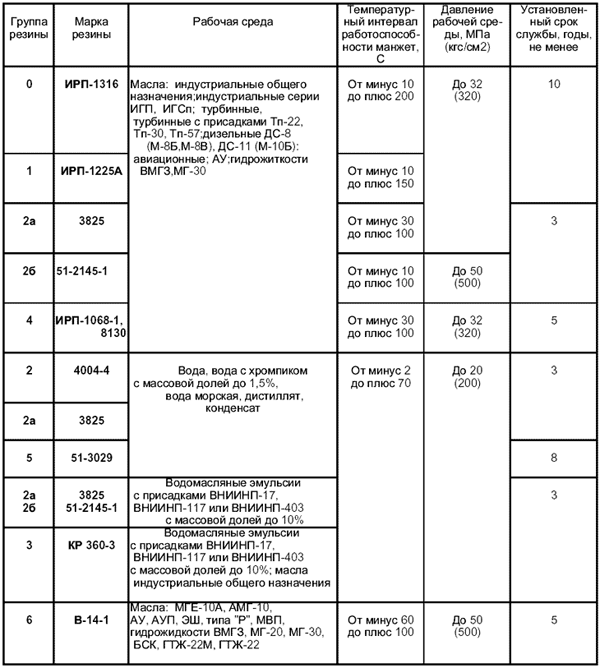

Срок службы манжет в зависимости от рабочей среды
