Манжета ГОСТ 8752 79
Обозначение армированных манжет:
1.2-60х80-1 ГОСТ 8752-79, где:
- 1.2 — тип манжеты (однокромочная без пыльника с формованной кромкой),
- 60 — диаметр вала (мм),
- 80 — наружный диаметр (мм).
Таблица размеров

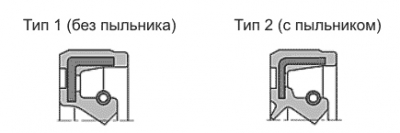

Манжеты резиновые армированные с пружиной для уплотнения валов, работающие в минеральных маслах, воде, дизельном топливе при избыточном давлении до 0,05 МПа скорости до 20 м/с и t от -20°С до +170°С в зависимости от группы резины. Манжеты изготавливаются 2-х типов:
- 1-й тип: однокромочные без пыльника предназначаются для предотвращения вытекания уплотняемой среды.
- 2-й тип: однокромочные с пыльником предназначаются для предотвращения вытекания уплотняемой среды и защиты от проникновения пыли.
Манжеты могут изготавливаться в 2-х исполнениях:
- с механически обработанной кромкой
- с формованной кромкой
В зависимости от условной работы манжеты используют р/смеси на основе следующих эластомеров:
| Тип эластомера | Группа резины | Марка резиновых смесей | Температура С | ||
|---|---|---|---|---|---|
| Отрицательная температура в воздухе или в стандартной жидкости, °С | Положительная температура | ||||
| В воздухе | В стандартной жидкости | ||||
| Бутадиен-нитрильный каучук | 1 | 7-ИРП-1068 | -45±2 | +100±3 | +100±3 |
| 2 | 4004 | -30±2 | |||
| 3 | 7-В-14-1 | -60±2 | |||
| Фтор-каучук СКФ-32 | 4 | ИРП-1014-1 | -45±2 | +150±3 | +150±3 |
| Фтор-каучук СКФ-26 | 5 | ИРП-1287 | -20±2 | +200±3 | +175±3 |
| Силиконовый каучук | 6 | ИРП-1401 | -55±2 | +200±3 | +150±3 |
