Подшипники ABEC и их аналоги

С самого начала развития скейт индустрии американский комитет по разработке и производству подшипников (American Bearing Engineeribg Commitee), входящий в американскую ассоциацию производителей подшипников (ABMA), разработал специальную шкалу обозначения уровня качества ш/п для скейтбордов, роликовых коньков, гироскутеров и других подобных устройств.

Востребованность таких опор для валов в России появилась в связи с необходимостью технического обслуживания и ремонта появившегося в продаже скейт оборудования.

Чтобы со знанием дела (хотя бы без грубых ошибок) выбрать для своего модного «транспортного» средства нужные ш/п следует более внимательно ознакомиться с их основными параметрами.

Подшипники ABEC. Конструкция, типы, их особенности

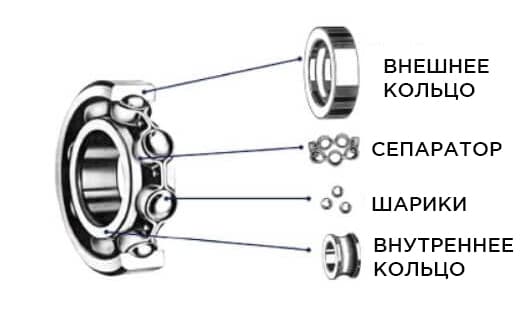

Базовая (типовая) конструкция такой опоры состоит из:

• наружного и внутреннего стальных колец с обращенными друг к другу кольцевыми желобами под шарики. Внутреннее кольцо имеет отверстие для посадки опоры на ось;
• комплекта стальных шариков, расположенных в желобах на определенном друг от друга расстоянии, определяющим сепаратором;
• сепаратора из стали, латуни или полимера. Вид материала сепаратора влияет на долговечность всего изделия. Профессионалы выбирают изделия со стальными сепараторами;
• набора различных, в зависимости от конструкции, уплотнительных элементов (прокладок, шайб).

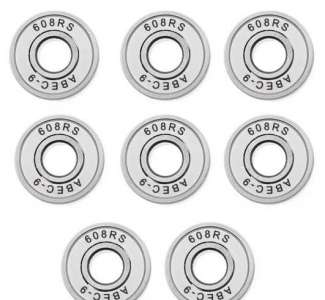

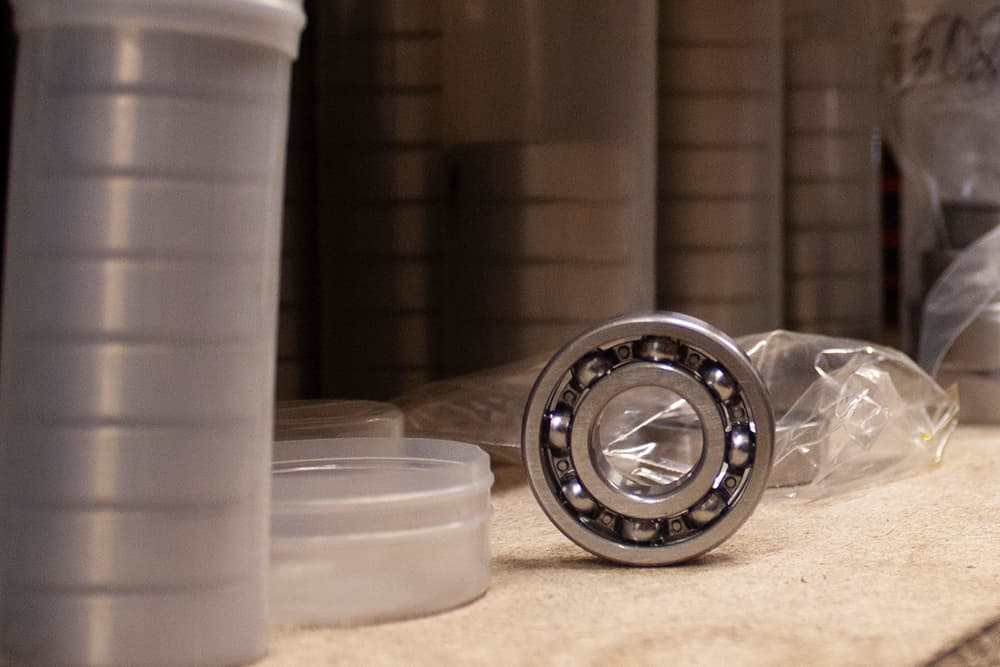

Самым распространенным типоразмером (но не единственным), применяемым в скейт/лонгбордах, гироскутерах и пр. устройствах является радиальный шариковый подшипник 608. Его размеры 22х8х7 (наружный диаметр, внутренний диаметр и ширина соответственно).

Этими ш/п укомплектовано почти 99% всех продаваемых роликовых катков, самокатов, скейт/лонгбордов и др. подобных устройств. И не только, но и многие электрические приборы, стиральные машины.

Модификации конкретных исполнений отличаются в основном набором уплотнительных прокладок и шайб:

• RS — резиновое уплотнение с одной стороны подшипника;
• 2RS — резиновое уплотнение с двух сторон;
• Z — металлическая шайба с одной стороны;
• ZZ – металлическая шайба с двух сторон.

Качество уплотнения и ресурс от RS до ZZ улучшается и увеличивается соответственно.

Российским аналогом подшипника 608 является номер 18 (60018, 80018, 180018), входящий в нормальную серию по ширине и в особо легкую серию по диаметру. Он обеспечивает полную взаимозаменяемость с 608.

Не маловажную роль в качестве работы и долговечности ш/п играют материалы колец и шариков, а также внесенная в него смазка:

• сталь 52100 — специальная подшипниковая сталь, обладающая высоким показателем усталости, обеспечивающая тихое качение;
• минеральные и синтетические смазки разной вязкости. Смазки низкой вязкости уменьшают силы трения, увеличивают скорость, но требуют частого обслуживания;
• силиконовые смазки расширяют диапазон допустимых температур, отталкивают воду. Не подходят для катания на большой скорости, но подходят для езды при влажной погоде;
• пластичные смазки уменьшают частоту необходимого обслуживания.

А вот такие параметры, как скорость вращения, бесшумность работы, отсутствие вибрации, моменты сил сопротивления вращению (момент трогания и управляемость, нагрев и износ) зависят от точности изготовления размеров всех деталей ш/п, шероховатости обработанных поверхностей, отклонений от круглости, конусности и др. тонкостей.

По точности изготовления подразделяются на 5 классов:

• ABEC1 – используются в дешевых устройствах. Не обслуживаются. Недорогие;
• ABEC3 – подходят для тех скейтбордов, в которых меняются ш/п в зависимости от погоды и мест катания;
• ABEC5 – самый используемый в скейт устройствах. Выдерживает частое катание. Самый оптимальный по соотношению цена/качество. Рекомендуется менять через 1-2 года эксплуатации;
• ABEC7 – очень точные, дороже предыдущих вариантов. Пользуются спросом у опытных райдеров, детям не рекомендуется из-за большого наката;
• ABEC9 – самые точные, качественные и дорогие. Работают без вибрации.

Внимание!

1. Не покупайте подшипники ABEC, на которых нет номера класса. Скорее всего этот ш/п изготовлен по каким то своим техническим условиям.
2. При покупке подшипников для скейт устройств, следует учесть, что в КАЖДОМ колесе устройства устанавливаются 2 подшипника, да еще и регулировочная втулка.

Аналоги подшипников ABEC

Производителями подшипниковых опор ABEC являются зарубежные компании. Следует ожидать, что во время санкционных «войн» поставка этих опор прекратится совсем. А это означает, что и без того острая проблема приобретения новых для замены отработавших свой ресурс еще более обостриться. Выход один — искать аналоги, благо они есть.

Искать их нужно среди российских и импортных ш/п, изготавливаемых по российским ГОСТ и по стандартам ISO.

Для удобства рекомендации сведены в таблицу.

Общие рекомендации:

• если вы уже освоили технику катания — выбирайте технику с подшипниками ABEC3 или ABEC5;
• если вы уже «специалист» и способны следить за техническим состоянием «транспорта» - сделайте выбор с подшипниками ABEC7 или ABEC9;
• всегда содержите в полном порядке рекомендуемую экипировку и обязательно пользуйтесь ею.

И будет вам радость и удовольствие на долгие годы.
